摘要
【 中文摘要 】

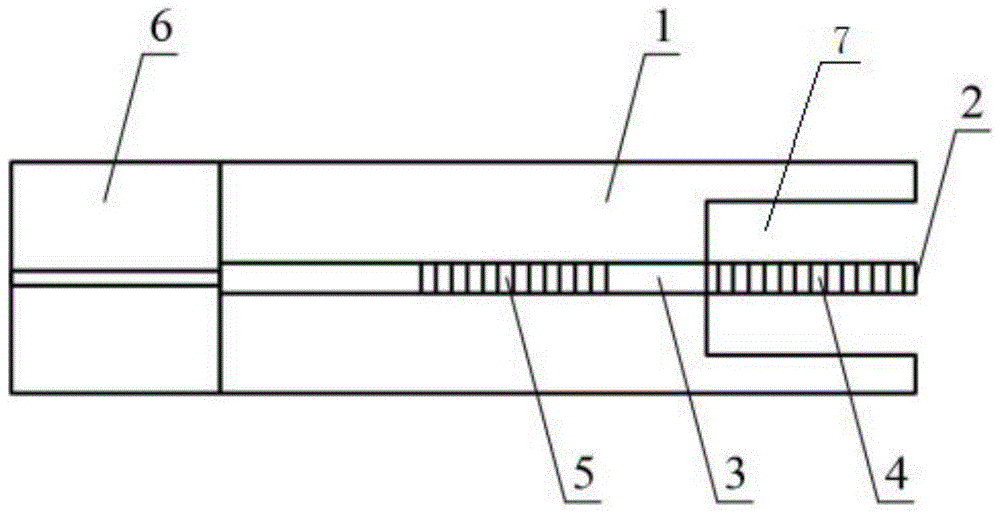

本发明提供了一种基于双超短光纤光栅的悬芯超声传感器及其制作方法，包括悬芯光纤和单模光纤，悬芯光纤包括光纤外壳和设置在光纤外壳中心的纤芯，光纤外壳一端经酸溶液腐蚀形成凹槽；纤芯的一部分位于凹槽内构成自由悬芯，并在其上刻写第一超短光纤光栅；纤芯的另一部分包裹于光纤外壳内部构成固定芯，固定芯上刻写第二超短光纤光栅；单模光纤与固定芯所处的悬芯光纤一端连接。该悬芯超声传感器的双超短光纤光栅的光反射率大于光纤熔接面和光纤端面的光反射率，传感光谱具有更小的光谱损耗，且双超短光纤光栅的组合形成带宽可调谐且更窄的干涉光谱，可实现高灵敏度的边带滤波超声解调。
【 英文摘要 】
The present invention provides a suspended-core ultrasonic sensor based on a double ultra-short fiber grating and a manufacturing method thereof. The suspended-core ultrasonic sensor comprises a suspended-core optical fiber and a single-mode optical fiber, wherein the suspended-core optical fiber comprises an optical fiber shell and a fiber core arranged in the center of the optical fiber shell, and one end of the optical fiber shell is corroded by an acid solution to form a groove; A part of the fiber core is positioned in the groove to form a free suspension core, and a first ultra-short fiber grating is inscribed on the free suspension core; The other part of the fiber core is wrapped in the fiber shell to form a fixed core, and a second ultra-short fiber grating is inscribed on the fixed core; The single-mode optical fiber is connected to one end of the suspended core optical fiber where the fixed core is located. The optical reflectance of the double ultra-short fiber gratings of the suspended core ultrasonic sensor is larger than that of the optical fiber welding surface and the optical fiber end surface, a sensing spectrum has smaller spectrum loss, and the combination of the double ultra-short fiber gratings forms a narrower interference spectrum with tunable bandwidth, so that high-sensitivity sideband filtering ultrasonic demodulation can be realized.
技术摘要（来自于incoPat
【 技术功效 】
| 技术功效句 | 具有高空间分辨率特征; 极小的悬芯直径可大幅提升其对超声应变的响应灵敏度; 可实现高灵敏度的边带滤波超声解调; 极小的悬芯直径可大幅提升其检测空间分辨率; 具有高检测灵敏度特征; 传感光谱具有更小的光谱损耗 |
| 技术功效短语 | 高空间分辨率; 提升响应灵敏度; 实现解调滤波超声; 实现带滤波超声; 提升空间分辨率; 高检测灵敏度; 损耗小 |
| 技术功效1级 | 高空间分辨率; 灵敏度; 超声; 分辨率; 高检测灵敏度; 损耗 |
| 技术功效2级 | 高空间分辨率; 灵敏度提高; 超声; 分辨率提高; 高检测灵敏度; 损耗降低 |
| 技术功效3级 | 高空间分辨率; 响应灵敏度提高; 实现解调滤波超声; 实现滤波超声; 空间分辨率提高; 高检测灵敏度; 损耗降低 |
| 技术功效TRIZ参数 | 28-测量精度;23-物质损失; |
专利历程
- 2022-04-08申请日CN202210367468.9(当前专利)申请号
- 2022-07-12首次公开日CN114740525A首次公开号
- 2023-09-29授权公告日CN114740525B(当前专利)授权公告号
- 2042-04-08预估到期日计算因素
同族专利
| 同族专利公开号 | |
| 扩展同族公开号 | |
| DocDB公开号 |
其他著录项
| 代理机构 | 西安铭泽知识产权代理事务所(普通合伙) 61223 |
| 代理人 | 姬莉 |
| 申请语言 | 汉语 |
| 审查员 | 王新有 |
